布袋除尘器工作原理


来自:临沂泰合环保锅炉设备厂 发布日期:2018-6-22 浏览统计:145

当含尘气体通过滤料时,粉尘被阻留在其表面上,干净空气则透过滤料的隙缝排出,空气过滤技术是布袋除尘器的基本原理。




袋式除尘器是一种干式滤尘装置。它适用于捕集细小、干燥、非纤维性粉尘。滤袋采用纺织的滤布或非纺织的毡制成,利用纤维织物的过滤作用对含尘气体进行过滤,当含尘气体进入袋式除尘器后,颗粒大、比重大的粉尘,由于重力的作用沉降下来,落入灰斗,含有较细小粉尘的气体在通过滤料时,粉尘被阻留,使气体得到净化。下面来详细看看吧。




一、布袋除尘器工作原理

布袋除尘器工作原理:含尘气体由灰斗上部进风口进入后,在挡风板的作用下,气流风板向上流动,流速降低,部分大颗粒粉尘由于惯性力的作用被分离出来落入灰斗。含尘气体进入中箱体经;滤袋的过滤,粉尘被阻留在滤袋的外表面,净化后的气体经滤袋口进入上箱体,由出风口排除。随着滤袋表面粉尘不断增加,除尘器进出口压差也随之上升。当除尘器阻力达到设定值时,控制系统发出清灰指令,清灰系统开始工作。首先电磁阀接到信号后立即开启,使小膜片上部气室的压缩空气被排除,由于小膜片两端受力的改变,是被小膜片关闭的排气通道开启,大膜片上部气室的压缩空气由此通道排除,打磨片两端受力改变,使大膜片动作讲关闭输出口打开,气包内压缩空气经输出管和喷吹管入袋口,实现清灰。当控制信号停止后,电磁阀关闭,小膜片、大膜片相继复位,喷吹停止。

在这个过滤的过程中,布袋除尘器工作原理由三个方面组成,他们分别是:



(1)过滤原理:含尘气体由进风口进入,经过灰斗时,气体中部分大颗粒粉尘受惯性力和重力作用被分离出来,直接落入灰斗底部。含尘气体通过灰斗后进入中箱体的滤袋过滤区,气体穿过滤袋,粉尘被阻留在滤袋外表面,净化后的气体经滤袋口进入上箱体后,再由出风口排出。

(2)清灰原理:随着过滤时间的延长,滤袋上的粉尘层不断积厚,除尘设备的阻力不断上升,当设备阻力上升到设定值时,清灰装置开始进行清灰。首先,一个分室提升阀关闭,将过滤气流截断,然后电磁脉冲阀开启,压缩空气以极短促的时间在上箱体内迅速膨胀,涌入滤袋,使滤袋膨胀变形产生振动,并在逆向气流冲刷的作用下,附着在滤袋外表面上的粉尘被剥离

落入灰斗中。清灰完毕后,电磁脉冲阀关闭,提升阀打开,该室又恢复过滤状态。清灰各室依次进行,从第一室清灰开始至下一次清灰开始为一个清灰周期。

(3)粉尘收集:经过过滤和清灰工作被截留下来的粉尘落入灰斗,再由灰斗口的卸灰装置集中排出。

布袋除尘器运行中控制烟气通过滤料的速度(称为过滤速度)颇为重要。一般取过滤速度为0.52m/min,对于大于0.1µm的微粒效率可达99%以上,设备阻力损失约为980I470Pa

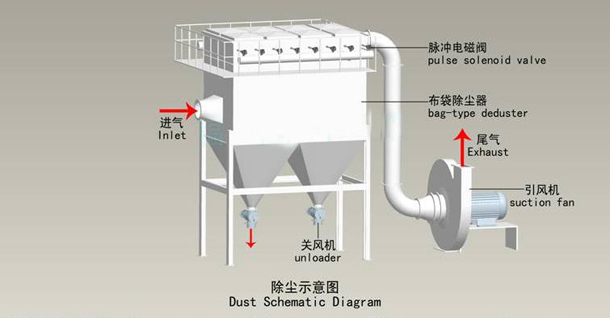

、布袋除尘器工作原理图
